采掘设备用加强型橡套软电缆

发布时间:2015-9-14 10:53:49  浏览:

1、用途:
    适用于交流额定电压Uo/U为0.66/1.14KV及以下采掘设备用铜芯橡皮绝缘,橡皮护套加强型软电缆。

2、使用特性:
    ①额定电压Uo/U为0.6/1KV及0.66/1.14KV。
    ②电缆的长期允许工作温度应不超过90℃。
    ③电缆的最小弯曲半径为电缆直径的15倍。
    ④电缆的可直接拖曳使用。
3、型号、名称及用途:
    型号、名称及用途见表1。

型号 名称 用途
UCJB-0.6/1
UCPB-0.66/1.14
UCPJB-0.66/1.14
采掘设备用监视加强型橡套软电缆
采掘机用屏蔽加强型橡套软电缆采掘机用屏蔽监视加强型橡套软电缆
采掘设备及类似设
备电源连接,可直
接拖曳使用

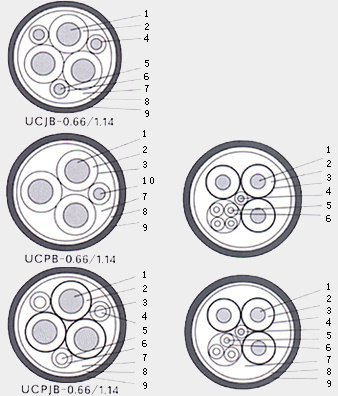

4、结构简图:

1、动力线芯导体
2、动力线芯绝缘
3、绝缘屏蔽层
4、监视线芯导体
5、控制线芯导体
6、控制线芯绝缘
7、内护层
8、金属编织加强层
9、外护层
10、地线芯

5、产品规格及技术参数:
    产品结构及技术参数见表3-1到表3-3

表3-1 采掘设备用监视加强型橡套软电缆
芯数×标称截面 mm2 电缆近似外径mm 电缆近似重量kg/km
UCJB-0.6/1 UCJB-0.6/1
3×25+1×16+3×1.0 36.8 2351
3×35+1×16+3×2.5 40.2 2899
3×50+1×25+3×2.5 46.4 3790
3×70+1×35+3×2.5 51.0 4933
表3-2 采掘设备用屏蔽加强型橡套软电缆
芯数×标称截面 mm2 电缆近似外径mm 电缆近似重量kg/km
UCPB-0.66/1.14 UCPB-0.66/1.14
3×35+1×6+4×6
3×50+1×10+4×6
3×70+1×16+4×6
3×95+1×25+4×10
3×25+1×16
3×35+1×16
3×50+1×25
46.2
52.6
57.7
65.7
40.7
43.9
50.2
3508
4543
5732
7498
2620
3174
4212
表3-3 采掘设备用屏蔽监视加强型橡套软电缆
芯数×标称截面 mm2 电缆近似外径mm 电缆近似重量kg/km
UCPJB-0.66/1.14 UCPJB-0.66/1.14
3×25+1×10+3×4+1×4
3×35+1×16+3×6+1×6
3×50+1×16+3×6+1×6
3×70+1×25+3×10+1×10
42.6
46.7
53.1
58.6
2803
3566
4622
5996

6、技术性能:
    ①导体电阻 20℃时导体直流电阻见表4。
    ②绝缘电阻 20℃时绝缘电阻见表5。
    ③工频交流电压试验 试验电压见表6。

表4
标称截面
 mm2
导电线芯结构
根数/直径mm
20℃导体最大电阻 欧/千米 标称截面mm2 导电线芯结构根数/直径mm 20℃导体最大电阻 欧/千米
1.0
1.5
2.5
4
6
10
32/0.20
30/0.25
49/0.25
56/0.30
84/0.30
84/0.40
20.0
13.7
8.21
5.09
3.39
1.95
16
25
35
50
70
95
126/0.40
196/0.40
276/0.40
396/0.40
360/0.50
475/0.50
1.24
0.795
0.565
0.393
0.277
0.210
表5
绝缘线芯类型 额定电压KV 20℃最小绝缘电阻兆欧·千米
动力线芯 0.66/1.14
0.6/1
734
734
控制线芯 —— 734
监视线芯(有绝缘层) —— 180
表6
绝缘线芯类型 额定电压KV 试验电压(有效值)KV 施加电压时间min
动力线芯 0.66/1.14
0.6/1
3.7
3.5
5
5
控制线芯 —— 1.5 5

7、交货要求:
    ①电缆的交货工度为200m,短段长度不小于50m,且短段交货数量应不超过总交货量的10%。
    ②长度计量误差不超过±0.5%。
