交联聚乙烯绝缘电力电缆（GB12706-2008）
|
|
1、用途：
适用于固定敷设在交流50Hz，额定电压35kv及以下的输配电线路上作输送电能用。
2、使用特性：
①电缆导体的最高额定温度为90℃。
②短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
|
|
|
③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为：
单芯电缆R＝20（D+d）±0.5％,mm；
多芯电缆R=15（D+d）±0.5％,mm。
式中：D----电缆的实际外径，mm；d----电缆导体的实际外径，mm。
3、型号：
|
|
|
电缆型号如表1。
|
|
型号
|
名称
|
主要用途
|
|
铜芯
|
铝芯
|
|
YJV
|
YJLV
|
交联聚乙烯绝缘聚氯乙烯护套电力电缆
|
敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引
|
|
YJV22
|
YJLV22
|
交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆
|
适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力
|
|
YJV32
|
YJLV32
|
交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
|
适用于高落差区，电缆能承受机械外力和相当的拉力
|
|
|
|
|

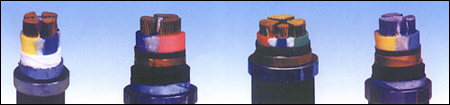

4、结构简图：
|
|
|
|
单芯无铠装电缆 型号：YJV、YJLV
|
三芯钢带铠装电缆 型号：YJV22 YJL V22
|
|
1、导体
2、导体屏蔽
3、交联聚乙烯绝缘
4、绝缘屏蔽
5、金属屏蔽
6、填充
7、隔离套（内护层）
8、钢带铠装
9、聚氯乙烯外护套
|
|
三芯我铠装电缆 型号：YJV、YJLV
|
|
|
|
|
|
5、产品规格及技术参数：
① 电缆规格如表2
② 电缆技术参数如表5-表16
表2
|
|
型号
|
芯数
|
额定电压KV
|
|
0.6/1
|
1.8/3
|
3.6/6，6/6
|
6/10，8.7/10
|
|
标称截面mm2
|
YJV
YJLV
|
1
|
2.5～300
|
10～300
|
25～300
|
25～300
|
YJV
YJLV
|
3
|
4～300
|
10～300
|
25～300
|
25～300
|
YJV22
YJLV22
|
YJV32
YJLV32
|
|
|
|
|
6、技术性能：
①导体应符合GB/T3956的规定，直流电阻如表3。
②在最高额定温度下，绝缘电阻常数K1应不小于3.67兆欧•千米。
③施加交流电压1.5Uo时，额定电压为Uo为18KV及以下的电缆放是量应不大于20pc,额定电压Uo为18KV以上的电缆放电量应不大于10PC。
④电缆能经受规定的交流电压试验，施加电压持续5分钟，绝缘应不击穿，单相试验电压值如表4。
表3
|
标称截面
mm2
|
10
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
240
|
300
|
|
20℃时最大直流电阻 欧/千米
|
|
铜芯
|
1.83
|
1.15
|
0.727
|
0.524
|
0.387
|
0.263
|
0.193
|
0.153
|
0.0124
|
0.0991
|
0.0754
|
0.0601
|
|
铝芯
|
3.08
|
1.91
|
1.20
|
0.868
|
0.641
|
0.443
|
0.320
|
0.253
|
0.206
|
0.164
|
0.125
|
0.100
|
|
|
|
|
表4
|
|
额定电压Uo
|
0.6
|
1.8
|
3.6
|
6
|
8.7
|
|
试验电压
|
3.5
|
6.5
|
11
|
15
|
22
|
|
|
|
|
表5 YJV、YJLV—0.6/1KV单芯交联聚乙烯绝缘电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV22
|
YJLV22
|
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
300
|
0.7
0.7
0.7
0.7
0.7
0.9
0.9
1.0
1.1
1.1
1.2
1.4
1.6
1.7
1.8
|
6.2
6.7
7.2
8.3
9.3
10.9
11.9
13.4
15.3
17.1
18.7
20.9
23.0
25.6
28.2
|
58
75
97
144
205
303
402
553
750
997
1242
1548
1894
2432
3019
|
43
50
60
82
106
148
185
243
316
409
499
620
750
948
1162
|
|
注：电缆载流量根据下列条件计算
1、导体工作温度 90℃
2、空气敷设环境温度计 40℃
3、直埋敷设土壤温度 25℃
4、埋地深度 70～100cm
5、土壤热阻系数 1.0 k·m/w
|
|
|
|
|
表6 YJV、YJLV—0.6/1KV三芯交联聚乙烯绝缘电力电缆
|
标称截面
mm2
|
绝缘标称厚度
mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV
|
YJLV
|
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
300
|
0.7
0.7
0.7
0.7
0.7
0.9
0.9
1.0
1.1
1.1
1.2
1.4
1.6
1.7
1.8
|
11.6
12.6
13.7
15.9
18.1
21.6
23.8
27.0
31.3
35.0
38.6
43.4
47.9
53.6
59.2
|
173
227
296
440
633
944
1254
1649
2370
3135
3927
4710
6056
7744
9602
|
127
152
186
254
336
479
602
718
1067
1366
1692
1917
2612
3275
4016
|
|
|
|
|
表7 YJV22 YJLV22—0.6/1KV三芯交联聚乙烯绝缘钢带铠装电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV22
|
YJLV22
|
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
300
|
0.7
0.7
0.7
0.7
0.7
0.9
0.9
1.0
1.1
1.1
1.2
1.4
1.6
1.7
1.8
|
14.8
15.8
16.9
19.2
21.3
24.8
27.0
30.4
36.2
39.8
44.1
48.6
54.0
59.4
65.2
|
327
394
477
649
870
1226
1559
2091
3171
4026
4928
6017
7351
9178
11209
|
281
319
367
464
573
762
907
1160
1867
2257
2693
3224
3906
4709
5623
|
|
|
|
|
表8 YJV、YJLV-3.6/6KV单芯交联聚乙烯绝缘电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV
|
YJLV
|
25
35
50
70
95
120
150
185
240
300
|
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.6
2.8
|
19.5
20.5
21.8
23.5
25.1
27.3
28.9
30.7
33.3
35.9
|
593
719
868
1112
1385
1727
2057
2439
3043
3681
|
428
485
554
660
773
932
1064
1220
1466
1721
|
|
|
|
表9 YJV、YJLV-3.6/6KV三芯交联聚乙烯绝缘电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV
|
YJLV
|
25
35
50
70
95
120
150
185
240
300
|
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.6
2.8
|
36.6
39.0
42.0
45.8
49.5
54.4
58.1
61.9
67.3
73.3
|
1710
2115
2587
3364
4233
5325
6369
7580
9429
11493
|
1213
1409
1642
2003
2391
2933
3382
3916
4684
5596
|
|
|
|
|
表10 YJV22、、YJL V22、-3.6/6KV三芯交联聚乙烯绝缘钢带铠装电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV22
|
YJLV22
|
25
35
50
70
95
120
150
185
240
300
|
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.6
2.8
|
41.2
43.8
46.8
50.8
54.5
59.8
63.7
67.7
73.3
79.3
|
2595
3075
3617
4510
5467
6732
7897
9234
11257
13477
|
2098
2367
2672
3149
3624
4340
4909
5570
6511
7579
|
|
|
|
|
表11 YJV、YJLV-6/6，6/10KV单芯交联聚乙烯绝缘电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV
|
YJLV
|
25
35
50
70
90
120
150
185
240
300
|
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.6
2.8
|
21.3
22.3
23.6
25.3
26.9
29.1
30.9
32.5
34.9
37.3
|
658
787
939
1188
1465
1813
2160
2534
2134
3769
|
493
553
625
736
853
1018
1167
1315
1556
1809
|
|
|
|
|
表12 YJV、YJLV-6/6，6/10KV三芯交联聚乙烯绝缘电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV
|
YJLV
|
25
35
50
70
95
120
150
185
240
300
|
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
|
40.7
43.1
46.1
49.9
53.6
58.5
62.4
66.0
70.9
76.1
|
1934
2358
2842
3640
4522
5635
6743
7923
9783
11779
|
1445
1652
1898
2279
2679
3243
3756
4259
5037
5882
|
|
|
|
|
表13 YJ V22 、YJL V22 、-6/6，6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV22
|
YJLV22
|
25
35
50
70
95
120
150
185
240
300
|
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
|
45.5
47.9
51.1
54.9
59.0
64.1
68.0
71.6
82.3
|
2944
3414
3994
4884
5906
7174
8379
9652
11705
14108
|
2447
2708
3049
3523
4064
4782
5392
5987
6960
8047
|
|
|
|
|
|
|
|
|
表14 YJV、YJLV—8.7/10，8.7/15KV单芯交联聚乙烯绝缘电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV
|
YJLV
|
25
35
50
70
95
120
150
185
240
300
|
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
|
23.5
24.5
25.8
27.5
29.3
31.5
34.9
37.3
39.7
|
744
876
1033
1287
1581
1938
2292
2671
3280
3925
|
579
642
719|
835
969
1143
1299
1453
1702
1964
|
|
|
|
|
表15 YJV、YJLV-8.7/10,8.7/15KV三芯交联聚乙烯绝缘电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV
|
YJLV
|
25
35
50
70
95
120
150
185
240
300
|
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
|
45.8
48.2
51.2
55.1
58.7
63.7
67.3
70.9
76.1
81.0
|
2257
2686
3209
4025
4927
6091
7171
8391
10308
12314
|
1760
1980
2265
2664
3085
3699
4183
4727
5563
6417
|
|
|
|
|
表16 YJ V22 、YJL V22-8.7/10,8.7/15KV三芯交联聚乙烯绝缘钢带铠装电力电缆
|
|
标称截面mm2
|
绝缘标称厚度mm
|
近似外径mm
|
近似重量kg/km
|
|
YJV22
|
YJLV22
|
25
35
50
70
95
120
150
185
240
300
|
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
|
50.8
53.2
56.4
60.3
64.1
69.5
73.1
76.9
82.3
88.6
|
3403
3887
4509
5419
6441
7790
8964
10314
12402
15485
|
2906
3182
3565
4085
4598
5398
5977
6649
7656
9588
|
|
|
|
|
7、交货要求：
①电缆交货长度不小于100米，计量误差为±0.5％,mm。根据双方协议，允许以任何长度的电缆交货。
②重量不超过80kg短路段电缆允许成圈包装。
8、储运须知：
①电缆应避免在露天存放，电缆盘不许平放。
②运输中严禁从高处扔下电缆盘，严禁机械损伤电缆。
③吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上电缆盘必须放稳，并适当固定，防止互撞翻倒。
|
|
|
|
